主站库

介绍

纳博特Ethercat主站控制器主站抖动时间小于20us。可广泛应用于工业自动化控制系统的开发，特别适用于机器人、伺服电机控制等实时性要求高的场景。

版本信息

| 二次开发版本 | 公司 | | 1.0.0 | INEXBOT |

版本迭代

| 版本 | 修改日期 | 修改人 | 描述 | | 1.0.0 | 20250310 | EA | 初始版本 |

概述

关于文档

本文旨在帮助用户使用纳博特Ethercat的主站控制的C++库libNexIghEcm。

关于libNexIghEcm库

该库可自动生成eni文件，用户只需获取pdo操作地址，注册周期任务即可，极大降低用户使用Ethercat主站难度。

开发环境要求

函数库API说明

使用概述

1. 将 libNexIghEcm.a 静态库文件复制到项目的 lib 目录

2.将 EcMasterApi.h 头文件复制到项目的 include 目录

3.在编译时链接 libNexIghEcm.a 库

NexIghLib API 函数列表

错误码定义

| 错误码 | 含义 | | 0 | 无错误 | | 1 | 总线忙状态 | | 2 | 总线正在被使用 | | 3 | 总线错误 | | 4 | 设备访问超时 | | 5 | IO 设备无法访问 | | 6 | 参数不合法 | | 7 | 文件加载错误 | | 8 | 动态库加载错误 | | 9 | EtherCAT 主机请求错误 | | 10 | 获取从站数量时出错 | | 11 | EtherCAT 主机获取从站失败 | | 12 | XML 文件打开失败 | | 13 | XML 信息解析失败 | | 14 | 从站配置数据初始化失败 | | 15 | 创建 EtherCAT 域失败 | | 16 | 配置从站时出错 | | 17 | 配置从站的 PDO 时出错 | | 18 | 配置从站的 PDO 时出错 | | 19 | 选择 EtherCAT 主机参考时钟时出错 | | 20 | 配置从站 Sync0 信号时出错 | | 21 | 主机激活失败 | | 22 | 域数据错误 | | 23 | 域大小错误 | | 24 | 获取 EtherCAT PDO 时出错 |

基础数据类型

pdo数据结构

功能描述

PDOAddrData结构体是PDO地址的结构体，一个结构体表示一个PDO地址对象。

结构体原型

typedef struct {
    EC_T_WORD index;
    EC_T_WORD subIndex;
    EC_T_BYTE* addrMap;
} PDOAddrData;

成员变量说明

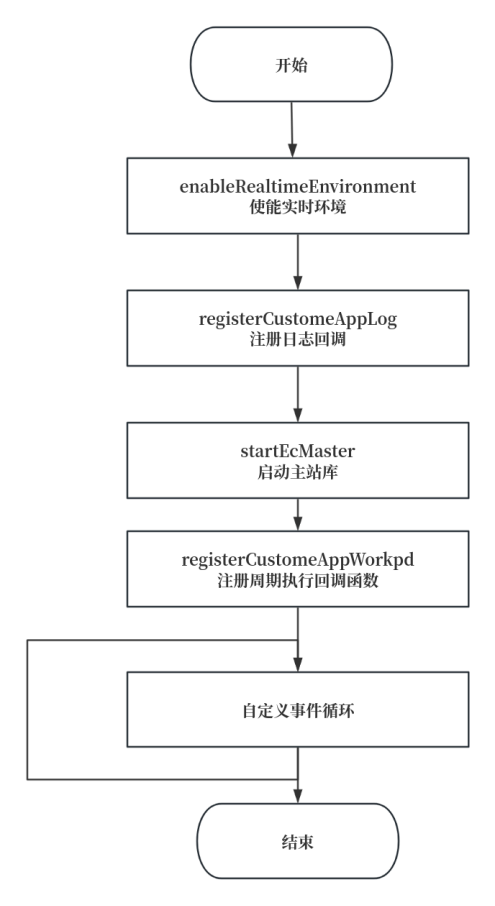

NexIghLib API使用流程

使用示例

Demo.cpp

int CALLBACK()
{
    static int iState = -5000;
    if (iState < 3001)
    {
        ctrlwdSend(iState);
        iState++;
    }
    else
    {
        for (int i = 0; i < slave_num; i++)
        {
            if (target_position[i] != nullptr)
            {
                iPos[i] += 300;
                *target_position[i] = iPos[i];
            }
        }
    }
    return 0;
}




void myprintf(unsigned char c1, const char *s1, const char *s2, const char *s3, const long n, const char *format, ...)
{
    char dest[1024 * 16 * 16];
    va_list argptr;
    va_start(argptr, format);
    vsprintf(dest, format, argptr);
    va_end(argptr);
    printf(dest);
}


int main()
{
//初始化参数
    int nArgc = 1;
    char *argv[8];
    int CycleTime = 1000;
    argv[0]=(char *)(&CycleTime);

//使能实时环境
    enableRealtimeEnvironment();
//注册日志回调
    EC_PF_EC_START_CustomeLog_CALLBACK p2 = myprintf;
    registerCustomeAppLog(p2);
//启动主站
    startEcMaster(nArgc,argv);
//获取从站数量
    slave_num = ecatGetConnectedSlavesNum();
    printf("getSlaveIDVec\n");
//获取从站id数组
    std::vector<std::pair<unsigned int, unsigned int> > vectorID;
    getSlaveIDVec(vectorID);

//获取PDO地址映射
    printf("getPDOAddrVec\n");
    PDOAddrVec outPDOAddrVec, inPDOAddrVec;
    getPDOAddrVec(outPDOAddrVec, inPDOAddrVec);
//访问输出PDO
    for (unsigned int i = 0; i < outPDOAddrVec.size(); i++) {
        for (unsigned int j = 0; j < outPDOAddrVec[i].size(); j++) {
            if ((outPDOAddrVec[i][j].index == 0x6040)
                    && (outPDOAddrVec[i][j].subIndex == 0x00)) {
                control_word[i] = (EC_T_WORD*) (outPDOAddrVec[i][j].addrMap);
                printf("get slave %d control_word addr = %x\n", i, control_word[i]);
            }
        }
    }
//访问输入PDO
    for (unsigned int i = 0; i < inPDOAddrVec.size(); i++) {
        for (unsigned int j = 0; j < inPDOAddrVec[i].size(); j++) {
            if ((inPDOAddrVec[i][j].index == 0x6041)
                    && (inPDOAddrVec[i][j].subIndex == 0x00)) {
                status_word[i] = (EC_T_WORD*) (inPDOAddrVec[i][j].addrMap);
                printf("get slave %d status_word addr = %x\n", i, status_word[i]);
            }
        }
    }
//注册自定义
    printf("registerCustomeAppWorkpd\n");
    EC_PF_EC_START_AppWorkpd_CALLBACK p = CALLBACK;
    registerCustomeAppWorkpd(p);
    while(1)
    {
      //自定义事件循环
    }
    return 0;
}

MakeFile

#说明编译器
CXX ?= g++

CFLAGS = -std=c++11
#添加libNexIghEcm.a的依赖
LDFLAGS = -lm -ldl -lpthread -lrt

INCLUDE = -I.
#链接 ../目录下的libNexIghEcm.a
LIB = -L.. -lNexIghEcm

OBJ += $(patsubst %.cpp, %.o, $(wildcard *.cpp))

target = test

all:$(OBJ)
    $(CXX) *.o -o $(target) $(LIB) $(LDFLAGS)
%.o:%.cpp
    $(CXX) $(CFLAGS) -c $< -o $@ $(INCLUDE)
clean:
    rm -rf *.o $(target)

NexIghLib Api详解

startEcMaster

enableRealtimeEnvironment

ECM_LogMsg

ECM_LogError

ecatGetConnectedSlavesNum

ecatGetConfiguredSlavesNum

ecatGetSlaveState

ecatSetSDO

ecatGetSDO

setEcatLicenseKey

isEcatLicenseCorrect

setLogDirName

setEcatLogSwitch

getCycleTime

getEcLibVersion

getEniFileName

getPDOAddrVec

getSlaveIDVec

registerCustomeContrastID

registerCustomeAppWorkpd

registerCustomeEcMasterStartFinish

registerCustomeAppLog
